Impressão de revestimento do boleto de alta temperatura da carcaça contínua de máquina de carcaça Ccm TPH

Máquina imprimindo de revestimento de alta temperatura para a máquina de carcaça contínua da placa de aço, da bobina e da tubulação de aço

Perfil do produto

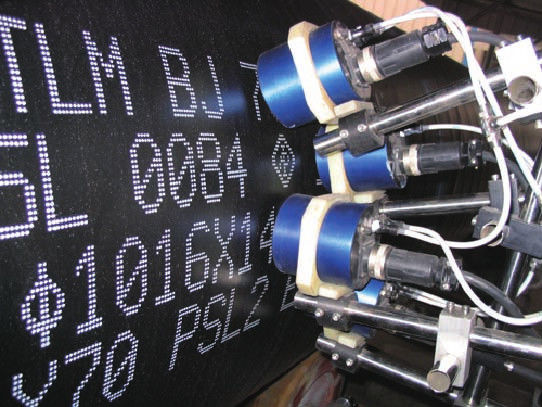

A placa de aço, bobina de placa, função de impressão do jato da tubulação de aço será atomização de alta temperatura do revestimento resistente ou da tinta sob a forma dos caráteres do pulverizador do ponto na superfície da placa de aço, da bobina de placa e da tubulação de aço.

Modelo do equipamento

TPH-S30A-B
-- 1, 7, 9, 16 e 32 indica o número de bocais
B -- 2, 6 representam o formulário de imprimir o atuador; 2 representam a impressão plana bidimensional, 6 representam 6 graus de impressão da superfície da liberdade

Indicadores técnicos

Cor da pintura: branco
Temperatura de revestimento: 800°C
Temperatura da tinta: 260°C
Velocidade de impressão: 2 segundos pela palavra para um caráter tipo contínuo com um bocal
caráteres da matriz de ponto 7x5 140/em segundo
caráteres da matriz de ponto 9x7 80/em segundo
caráteres da matriz de ponto 16x10 60/em segundo
caráteres da matriz de ponto 32x24 50/em segundo
Altura: 10 milímetros a 150mm
Largura de caráter: 10 milímetros a 100mm
Índice da cópia: Caráteres arbitrários editáveis e gráficos do computador
Gestão de dados: imprimindo o armazenamento de dados e a transmissão da rede
Nível da proteção: 1965
Imprimindo a distância: 15 ~ 20mm

Sistema de controlo de pulverização da máquina

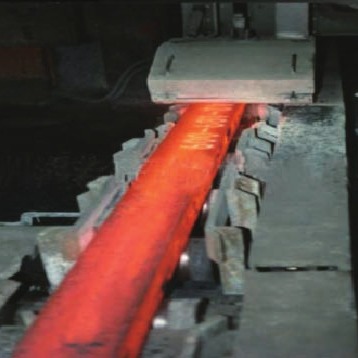

Revestimento de alta temperatura: pulverizador no boleto quadrado, retangular, na laje, na placa de aço e na bobina de placa de aço; Resistência térmica do ℃ 800

O sistema adota o controle inteligente do PLC de SIMENS S7-300, pode realizar a operação automática, para o usuário precisa de pulverizar o número de palavras, maneira do número, pode ser ajustado pelos pessoais técnicos ou os operadores com HMI, tiram o número exigido e as palavras inglesas da letra, fonte; Geralmente: o tamanho da palavra é 60 ~ 150mm, usando a relação aperfeiçoada da segmentação, bonito e generoso; As opções do sistema de controlo são: O computador local/três modos de funcionamento remotos/artificiais superiores, tais como o interruptor é usado, sistema de controlo da operação pode facilmente ser conectado com o sistema informático de nível de usuário 2, mais conveniente para que o usuário corra o comando automático attemper o controle da logística, sistema com fluxo diferente, sequência para o armazenamento, o estado de trabalho do número de série do sistema, o acidente, registros de relatório, as tendências históricas podem diretamente ser refletidas, que é conducente à análise e ao julgamento de pessoais técnicos e de gestão.
Além, nossa empresa igualmente desenvolveu um sistema de identificação automática em linha do número, que pudesse cumprir as exigências do processo da gestão do ERP em algum ponto-chave na linha de produção.

Meio da energia

Tipo de gás: ar comprimido ou nitrogênio limpo, seco (o nitrogênio é o melhor)
Pressão de gás: ≥ 0.5pMA
Consumo do gás: 0.5Nm/min máximo
Fonte de energia: 380V trifásico; 50Hz
Fonte de alimentação do controle: C.C. 24V
Taxa total do poder: 10KW
