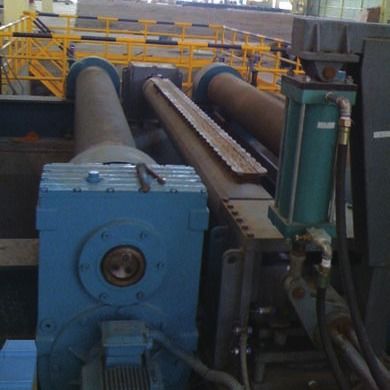

Máquina de carcaça contínua da máquina deburring do boleto da moldação contínua
Perfil do produto
A função deburring do boleto da moldação contínua pode eficazmente e rapidamente remover a rebarba do boleto, para impedir o impacto na qualidade de superfície de produtos terminados do rolamento de aço, e para assegurar a qualidade do rolamento de aço. O equipamento usa o raspador redondo para remover a rebarba do boleto em processo de mover-se, que joga um papel importante em melhorar a taxa da remoção de rebarba e em assegurar a qualidade do boleto da moldação contínua
Há dois tipos de máquina deburring do boleto da moldação contínua: tipo do raspador e tipo do martelo.
Modelo do equipamento
Indicadores técnicos
Apropriado para o boleto de moldação: boleto de moldação quente, deburring em linha
Temperatura de moldação: 500 ~ 900℃
Ao deburring, velocidade de moldação: 20m/min máximo
Curvatura côncava da laje moldada: máximo 15mm/m
Afastamento mínimo entre dianteiro e traseiro boletos: 3000mm
Tempo de ciclo Deburring: 40 ~ 90s
Curso vertical do raspador deburring: máximo 150mm
Curso da mola de ar: 80mm
Curso pequeno do cilindro: 70mm
Ângulo Deburring da rotação do feixe: 90°
Curso giratório do cilindro: 320mm
Limpeza do ar: ar comprimido limpo
Pressão da fonte de ar: 0,55 ~ 0.7mpa
Saída do ar: 400N m 3 /min
Qualidade de água: água refinada para o uso industrial
Pressão de água: 0,4 ~ 0.55mpa
Caudal: 4m 3 /h
Composição do equipamento
A máquina Deburring é composta principalmente do assento de levantamento dianteiro, do feixe deburring, do assento de levantamento traseiro, do cilindro de gerencio, do sistema elétrico e do interruptor da detecção da posição.
O assento de levantamento dianteiro inclui:
Suporte, copo de óleo de levantamento, carregando o assento, a mola de ar, etc.; A mola de ar infla, o assento de carregamento aumenta e conduz o feixe deburring para aumentar. Programação 40 milímetros
(2) o feixe Deburring inclui:
Eixo Deburring, cilindro, câmara de ar de levantamento do cilindro, circuito da água refrigerando, lâmina do raspador
O assento de levantamento traseiro inclui:
A mola de ar infla, o assento de carregamento aumenta e conduz o feixe deburring para aumentar. Programação 40 milímetros
④Cilindro de gerencio:
Depois que o raspador remove as rebarbas do boleto, o cilindro conduz o feixe deburring para girar 90 graus, e as rebarbas raspadas para baixo são despejadas no funil mais baixo
⑤Tipo do raspador:
Raspador quadrado, raspador redondo
⑥Modo de levantamento do raspador:
Cilindro independente, mola independente
⑦O interruptor da detecção do sistema elétrico e da posição inclui:
Unidade de controle do PLC, tabela de funcionamento, interruptor de proximidade, sensor contrário do laser para a detecção da laje e armário de controle pneumático
