laje da máquina de moldação contínua de 10mm na linha CCD nivelado radiométrico da medida

Máquina de carcaça contínua radiométrico em linha do sistema de medida do núcleo do comprimento e da largura da laje

Perfil do produto

O sistema de medição em linha de comprimento e de largura da laje é usado na tabela de rolo do transporte A1 na frente da fornalha de aquecimento no moinho de rolamento contínuo. Quando os lingotes de aço são forçados para ser arranjados na tabela de rolo do transporte A1, o comprimento e a largura do lingote de aço estão medidos exatamente e os dados medidos são transmitidos ao sistema informático de controle da produção.

Modelo do equipamento

TJGZH-300

Indicadores técnicos

Medida da largura: tipo bilateral da medida
Escala da medida da largura: de acordo com exigências de usuário
Precisão da medida da largura: ≤±3mm
Medida do comprimento: medida do laser e do comprimento da câmera
Comprimento da placa de aço: de acordo com exigências de usuário
Precisão da medida do comprimento: ≤±10mm

Função de sistema
Meça o comprimento e a largura da laje na linha e sem contato

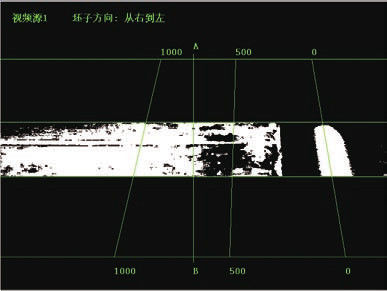

Método da medida: laser, medida do CCD
Com função da correção do comprimento e da largura
Autodiagnóstico da falha e função do alarme

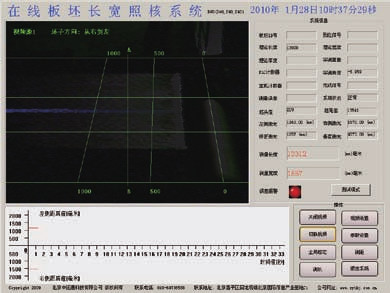

Tela de HMI: autodiagnóstico de dados da medida, de estado de sistema e de falha de equipamento
